• El desarrollo del Leveltech Model D y Model T representa un ejemplo de cómo la integración entre diseño industrial, ingeniería de precisión y fabricación avanzada puede dar lugar a herramientas que transforman un proceso crítico dentro de la logística moderna.
• La necesidad de caracterizar suelos industriales con precisión hizo que surgiera una solución sólida, digital y preparada para responder a los requisitos de automatización del sector.
• Motit World aportó una visión tecnológica y capacidad de desarrollo a la que Pantur sumaría la fiabilidad mecánica de las piezas que hacen posible que el equipo mantenga su exactitud en condiciones reales de uso.

En la industria logística moderna, la eficiencia ya no depende únicamente de la capacidad de almacenamiento o del rendimiento de los equipos de manutención. La irrupción de sistemas automáticos de almacenaje, AGVs, robots móviles y carretillas trilaterales de alta elevación ha incrementado las exigencias sobre las infraestructuras, sobre todo en un aspecto que suele permanecer oculto hasta que genera problemas: la planitud del suelo.

Y es que la estabilidad de una estantería, el desplazamiento suave de un vehículo autónomo o la reducción del desgaste prematuro de las ruedas dependen en gran parte de la calidad geométrica del pavimento. Aquí, un desvío mínimo puede amplificarse en altura, afectar a la seguridad, alterar la lectura de sensores o comprometer la capacidad operativa. Por este motivo, los estándares internacionales —ASTM E1155, EN15620 o DIN 18202, entre otros— se han convertido en referencias ineludibles en el diseño, la construcción y el mantenimiento de suelos industriales.

A medida que los almacenes aumentan su automatización, la demanda de instrumentos capaces de medir la regularidad del suelo con precisión milimétrica y de forma repetible ha crecido de manera proporcional. En los actuales centros ya no basta con levantar diagnósticos parciales; necesitando las empresas de herramientas que permitan caracterizar superficies extensas con exactitud, velocidad y trazabilidad, integrando todo el proceso en plataformas digitales.

Un contexto que supone el origen del desafío que abordó Motit World: desarrollar un dispositivo capaz de evaluar de forma fiable la planitud en condiciones reales de uso, con estabilidad, ergonomía y conectividad avanzada. Ofreciendo como resultado una nueva generación de instrumentos de medición: Leveltech Model D y Leveltech Model T.

El nacimiento de Leveltech: una respuesta tecnológica a una necesidad del sector

La experiencia de Motit World en el diseño de hardware y software aplicados a entornos industriales impulsó la creación de una solución orientada a cubrir de manera integral todo el ciclo de medición. La premisa era clara: el operador debía disponer de un equipo robusto, intuitivo y con una precisión equiparable a la instrumentación metrológica avanzada.

Leveltech Model D: máxima precisión para grandes superficies

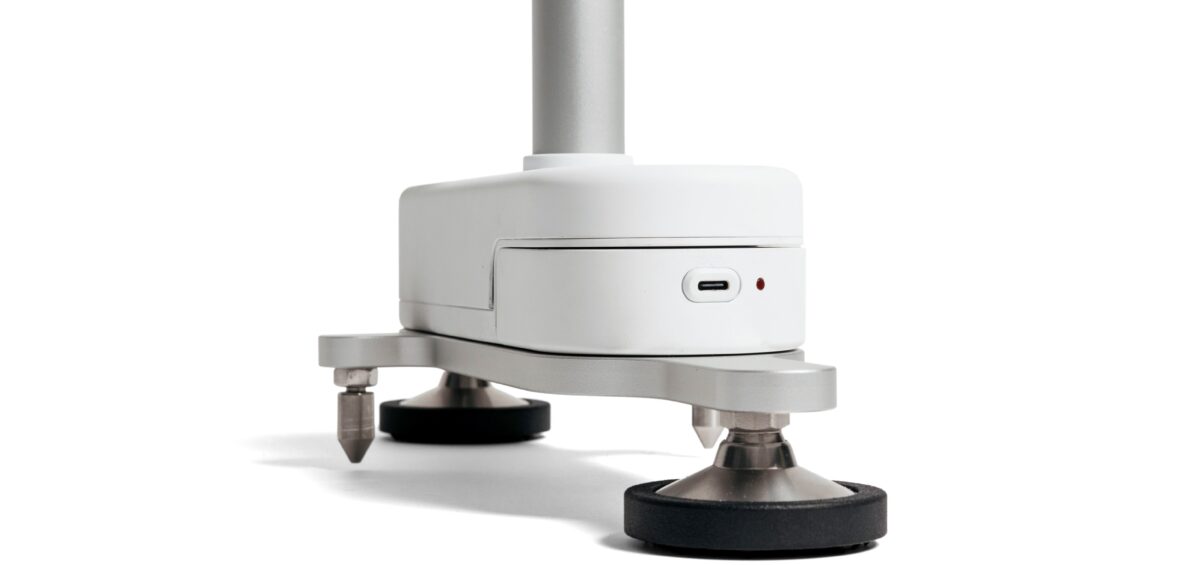

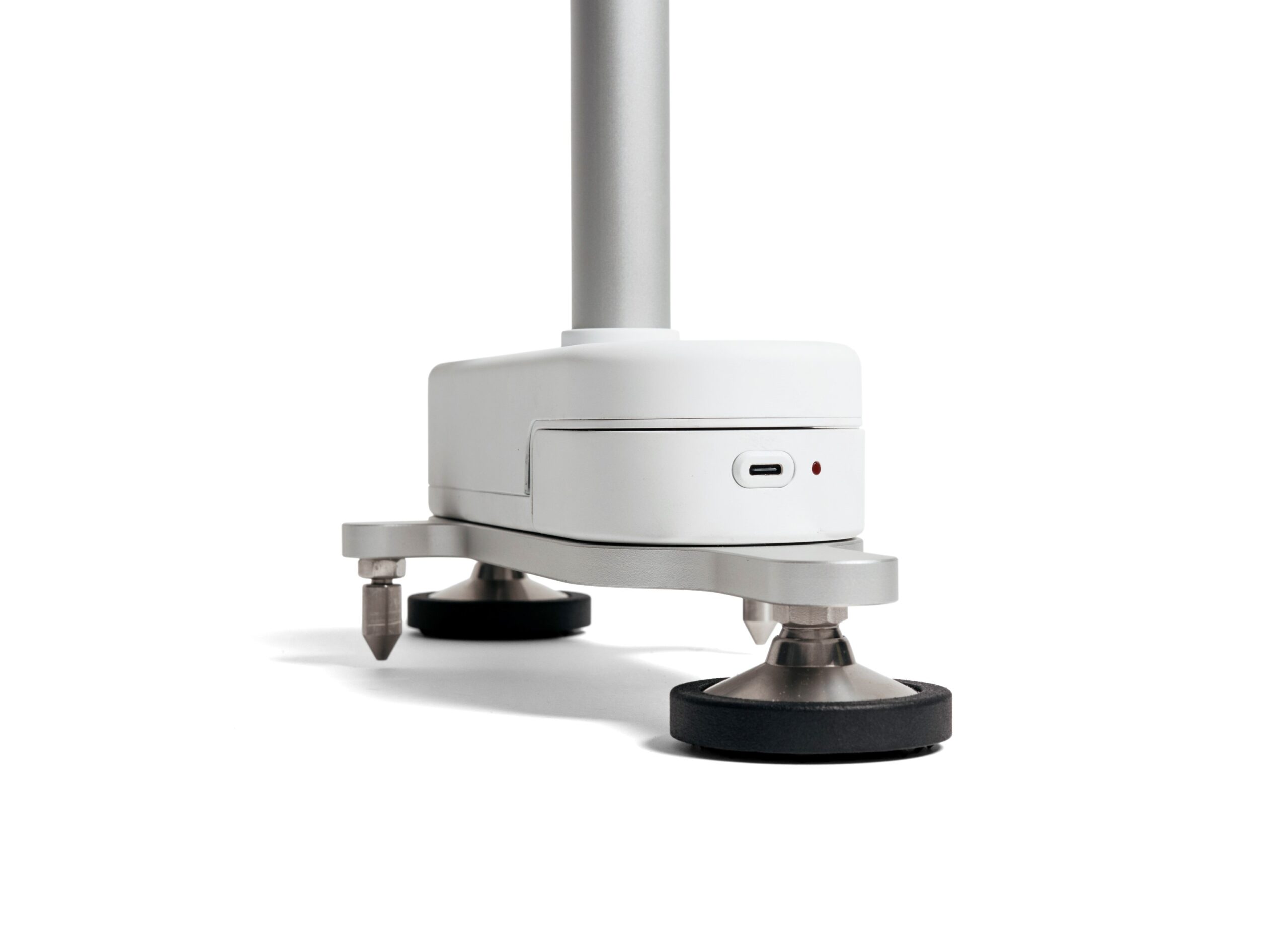

Para lograr dicho objetivo, el Model D se diseñó con una estructura de aluminio anodizado que aporta rigidez y ligereza en proporciones equilibradas. Este tipo de construcción facilita la operación sobre superficies amplias, incluso en condiciones ambientales exigentes. Su base de 340 x 140 x 101 mm y su mástil regulable entre 650 y 1300 mm permiten adaptar la ergonomía al operador, lo que reduce la fatiga en mediciones prolongadas

Uno de los avances clave de este modelo reside en sus pads cruzados, que aseguran un apoyo muy limpio sobre el pavimento, incrementando la confiabilidad de los datos capturados. El sistema opera con una precisión de ±0,001º / ±3,6 arcseconds, un margen que responde a los estándares más exigentes de la industria.

Al mismo tiempo, los indicadores LED y la señalización acústica guían al técnico a lo largo del proceso de sincronización, calibración y medición. El tiempo de respuesta de cada paso es inferior a 1,5 segundos, con registro automático de datos, sello temporal y compatibilidad con todos los estándares habituales (ASTM E1155/E1155M, EN15620, TR34 o DIN 18202)

Por último, merece la pena destacar cómo el dispositivo incorpora conectividad Bluetooth Low Energy (BLE), batería de larga duración (48 horas de trabajo real) y actualizaciones OTA, lo que facilita su integración en entornos digitales de supervisión. La plataforma software desarrollada por Motit World centraliza la gestión de proyectos, visualiza las mediciones en tiempo real y permite exportar datos para análisis avanzados.

Leveltech Model T: versatilidad y precisión en distancias variables

En paralelo al Model D, Motit World también desarrollaría el Model T, una variante concebida para mediciones donde la distancia entre puntos puede ajustarse. Con una serie de ruedas

que permiten configurar separaciones desde 0,5 m hasta 2,4 m, esta variante es capaz de ampliar su aplicación a distintos tipos de pavimentos y configuraciones de nave

También, el Model T incorpora un encoder de alta precisión de 250 p/r, que garantiza la exactitud del desplazamiento. Al igual que el Model D, ofrece LED de estado, interfaz intuitiva, BLE, batería de larga autonomía y compatibilidad con la plataforma única de software. El enfoque es común: un dispositivo ergonómico y ligero, con una estética limpia y funcional que se integra sin complicaciones en entornos industriales.

Diseño industrial y funcionalidad: cuando el equipo se convierte en parte del proceso

Sin embargo, la ingeniería detrás de los dispositivos Leveltech no se centraría únicamente en la precisión del sensor. La experiencia de campo demostró que la fiabilidad real de las mediciones depende también de aspectos como la estabilidad mecánica, el reparto de masas, la calidad de los componentes y el acabado superficial. Un instrumento que se utiliza caminando, con cambios de ritmo, en zonas de tráfico o sobre pavimentos con variaciones sutiles exige un diseño equilibrado y controlado.

El uso de aluminio anodizado permitió obtener una estructura ligera, resistente a la corrosión y con una estética técnica que transmite rigor. La presencia de un mástil extensible, un pomo giratorio para facilitar los giros y una distribución pensada para que la posición del centro de masas no experimente oscilaciones durante el desplazamiento. El sistema LED, sencillo y visible, guía al operario sin distracciones.

Todo el conjunto busca un objetivo claro: transformar la medición de suelos en un proceso eficiente, continuado y plenamente digitalizado.

PANTUR: la fabricación precisa que dio forma al concepto

Para materializar una idea de estas características, Motit World necesitaba un socio capaz de producir piezas con geometrías complejas manteniendo tolerancias estrictas. La elección de PANTUR fue clave en esta fase. Su experiencia en la fabricación mediante coladas con molde de silicona permitió desarrollar componentes que requerían estabilidad dimensional, acabados homogéneos y una repetibilidad que resultaba imprescindible para un instrumento de medición de alta precisión.

Una tecnología de colada al vacío con moldes de silicona que aportó varias ventajas entre las que destacan:

• Reproducción fiel de geometrías diseñadas para alojar los módulos electrónicos y los sensores.
• Acabados que encajan con la estética técnica del conjunto.
• Posibilidad de fabricar series cortas optimizando plazos y costes.
• Control dimensional ajustado a los niveles de precisión que exige un equipo metrológico.

Esta colaboración permitió a Motit World avanzar con rapidez en las primeras iteraciones del producto, validar prototipos y consolidar la arquitectura final del Model D y Model T. Porque la contribución de PANTUR no se limitó a la fabricación; su experiencia ayudó a ajustar detalles constructivos que impactaban directamente en la funcionalidad del dispositivo.
